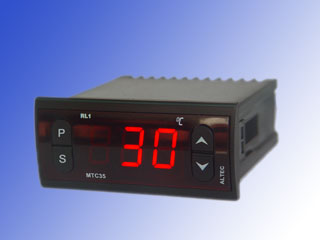

MTC35系列小型温湿度控制器

型号定义

MTC35	-	软件功能	-	输入	-	输出	-	电源
		①		②		③		④

① 软件功能

代号	含义
F10	单路输入温度控制器
F20	双回路温度控制器
F30	单路输入湿度控制器
F40	温湿度控制器
C20	节能型空调控制器
C21	温差控制器

② 输入

代码	含义
1T	1路温度信号输入
1H	1路湿度信号输入
1T1H	1路温度+1路湿度信号输入
2T	2路温度信号输入

③ 输出

代码	含义
0	无输出
1R	1路继电器输出
2R	2路继电器输出

④ 电源

代码	含义
12V	电源12V AC/DC
24V	电源24V AC/DC
220V	电源220VAC

例如:

1. MTC35-F10-1T-1R-220V 表示1路继电器输出的单路输入温度控制器, 220V供电。
2. MTC35-F40-1T1H-2R-220V 表示2路继电器输出的温湿度控制器, 220V供电。

操作界面

外形尺寸及安装

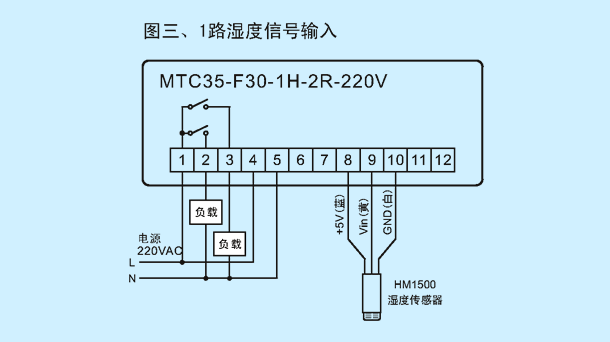

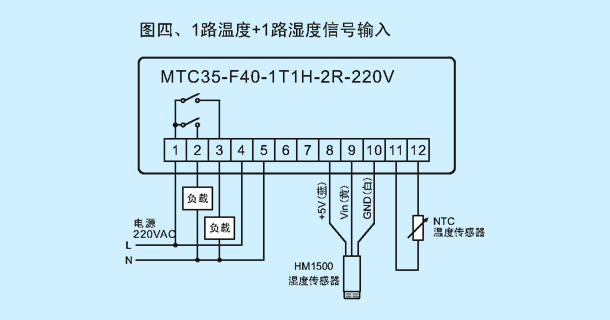

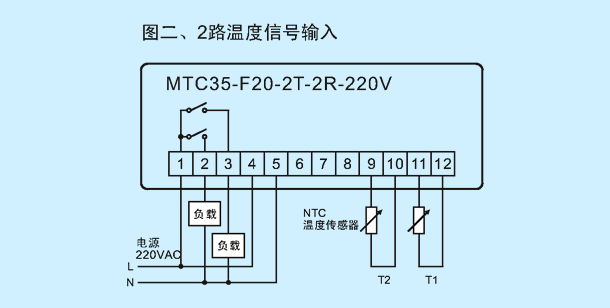

电气连接

技术规格

温度信号	NTC热敏电阻,PVC导线(2.0m),范围:-50～150℃,精度:1℃
湿度信号	Hm1500湿度传感器,范围:0～100% RH,精度:3%
采样周期	125 ms
继电器触点容量	5(8)A/250VAC
调节算法	开关调节(ON/OFF)
电源	220VAC, 24V AC/DC, ≤2.0w
外形尺寸	W78×H35×D78mm
开孔尺寸	W72×H30mm
环境	工作温度:-20-55℃,相对湿度≤85%

相关文档

1. MTC35系列温湿度控制器选型及操作简介 PDF
2. MTC35-F10温度控制器使用说明书 PDF
3. MTC35-F11温度控制器使用说明书 PDF
4. MTC35-F20双回路温度控制器使用说明书 PDF
5. MTC35-F30湿度控制器使用说明书 PDF
6. MTC35-F40温湿度控制器使用说明书 PDF
7. MTC35-C20温度控制器使用说明书 PDF
8. MTC35-C30节能型环境温度控制器使用说明书 PDF
9. MTC35-F22温差控制器使用说明书 PDF
